Voor de keuring van je elektriciteit heb je twee tekeningen nodig: een situatieplan en een eendraadschema. De tool helpt je de tekeningen opbouwen. Jij neemt de werkelijke installatiegegevens over en controleert de voorgestelde indeling en waarden. Bekijk het actuele voorbeeld in de app en controleer daarna je eigen installatie.
Klaar om te starten? Je hebt geen account nodig om te tekenen.

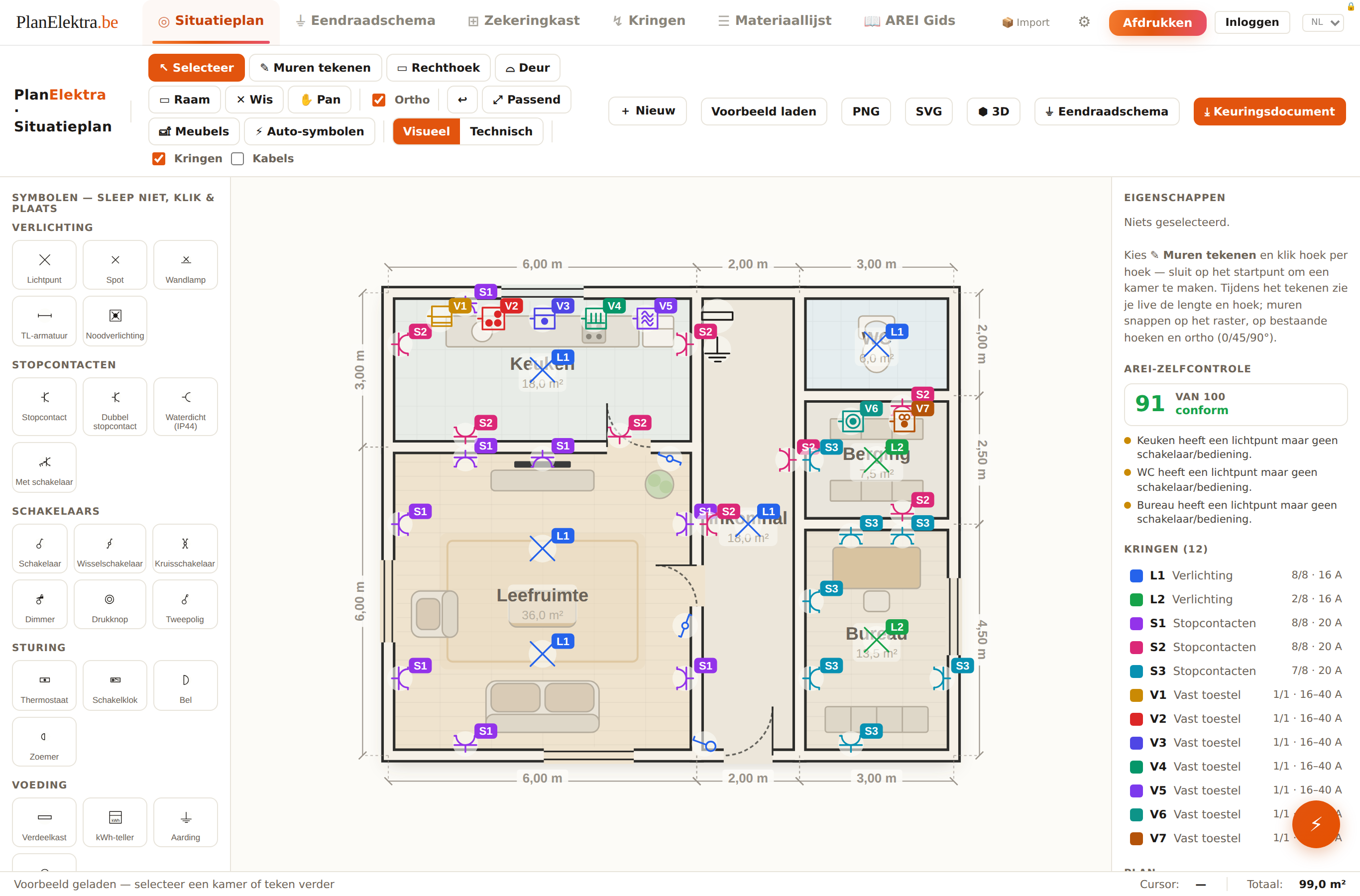

Open de tekentool →Begin met de plattegrond van je huis. Kies een voorbeeldwoning, of teken zelf je kamers. (Je kan ook een foto van een plan laten inlezen.)
Sleep daarna de symbolen op hun plek: een stopcontact, een lamp, een schakelaar, of een toestel zoals je kookplaat of wasmachine. Zo zie je waar alles in huis hangt.
Bekijk het actuele voorbeeld in de app →
De tool leidt het schema uit je planmodel af. Controleer de werkelijke stroombanen, leidinggegevens en beveiligingen. Automatische voorstellen moeten worden bevestigd aan de hand van de installatie; de app controleert niet alle AREI-vereisten.

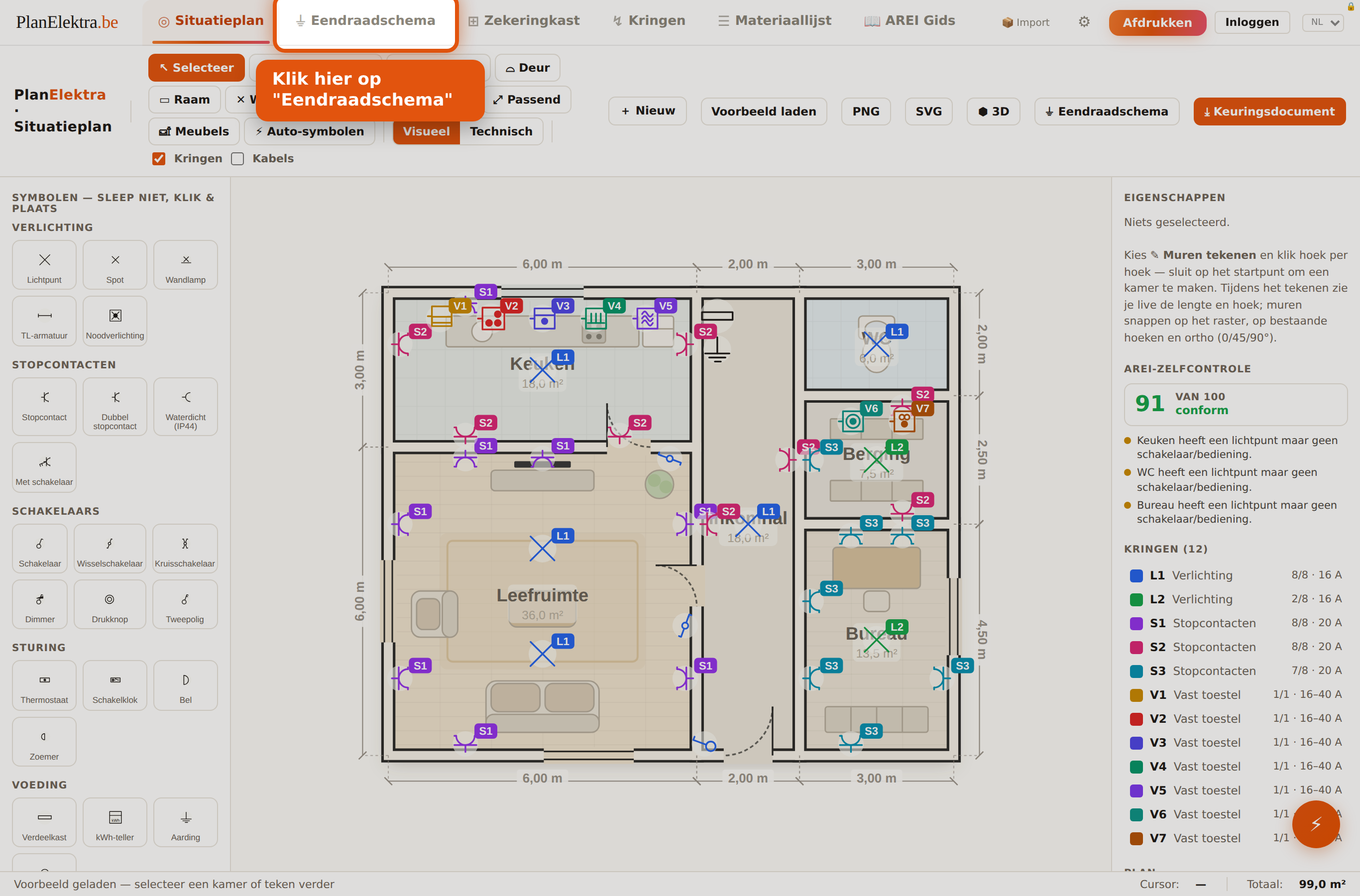

Klik gewoon bovenaan op de knop "Eendraadschema":
Bekijk het actuele voorbeeld in de app →

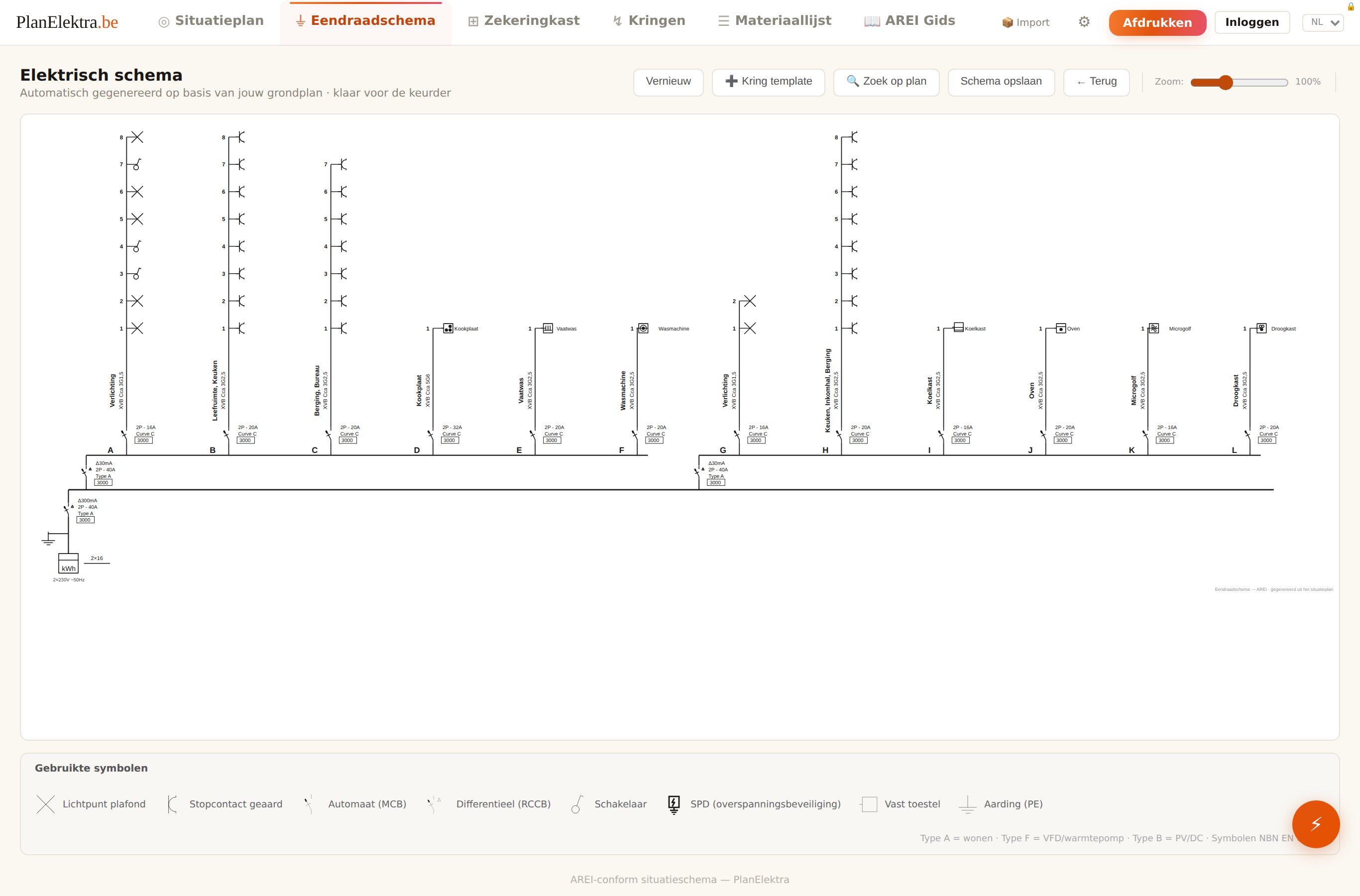

De tool tekent het schema met de centrale symboolbibliotheek. Lees verbindingen, referenties en technische gegevens na voordat je het dossier gebruikt.
Bekijk het actuele voorbeeld in de app →

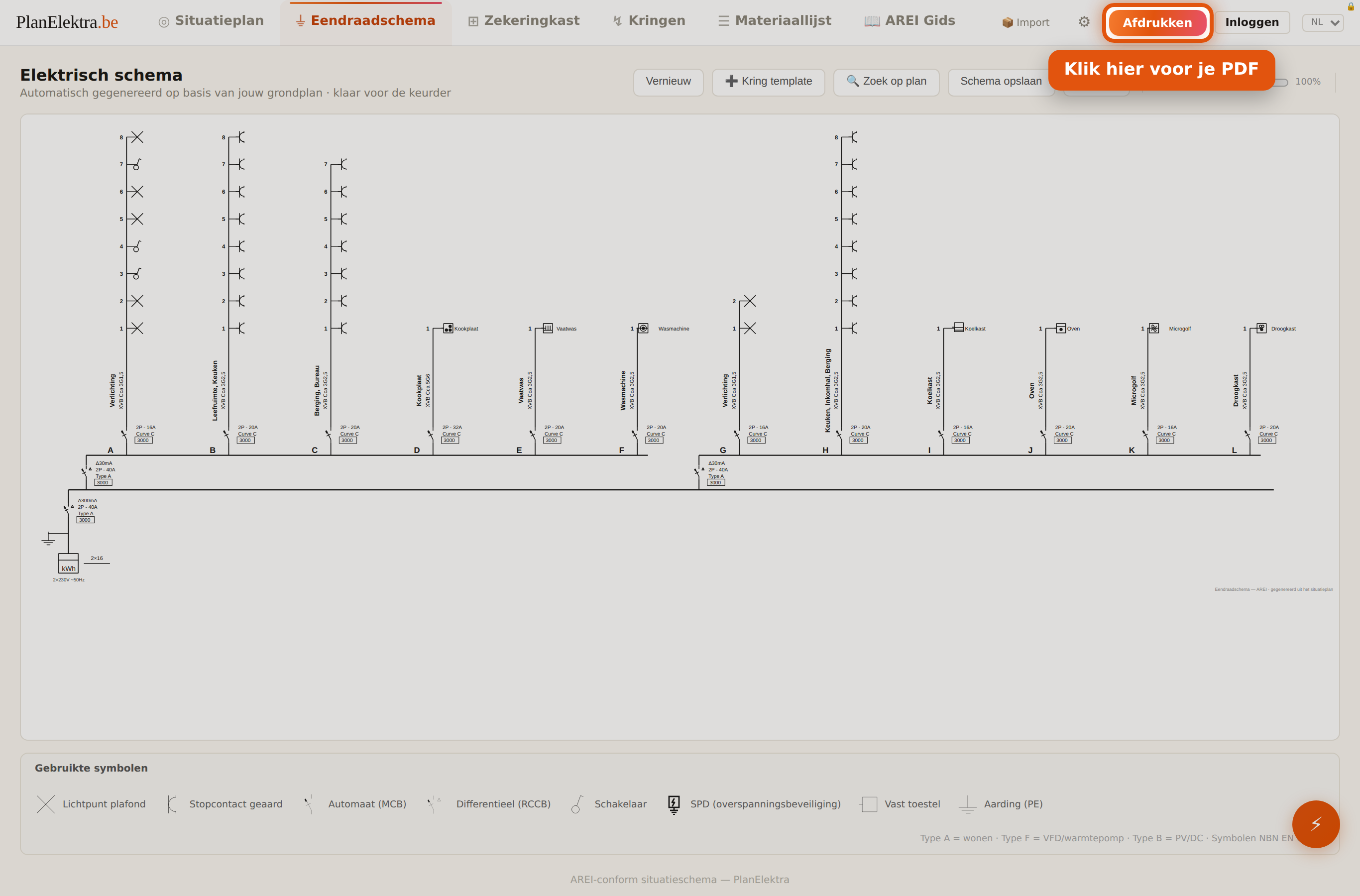

Tevreden? Klik op "Afdrukken" en vervolgens op “Maak PDF-preview”. De projectgegevens en paginakeuzes zitten in de uitklapbare sectie. Gratis met een watermerk, om alles na te kijken. Voor de keurder wil je de nette versie zonder watermerk — een PDF-export zonder watermerk kost volgens de tariefpagina €17 per export. Geen abonnement.
Bekijk het actuele voorbeeld in de app →
Controleer het volledige dossier op leesbaarheid, juiste referenties en overeenstemming met de installatie. Een PDF is geen keuringsattest of automatische AREI-goedkeuring.

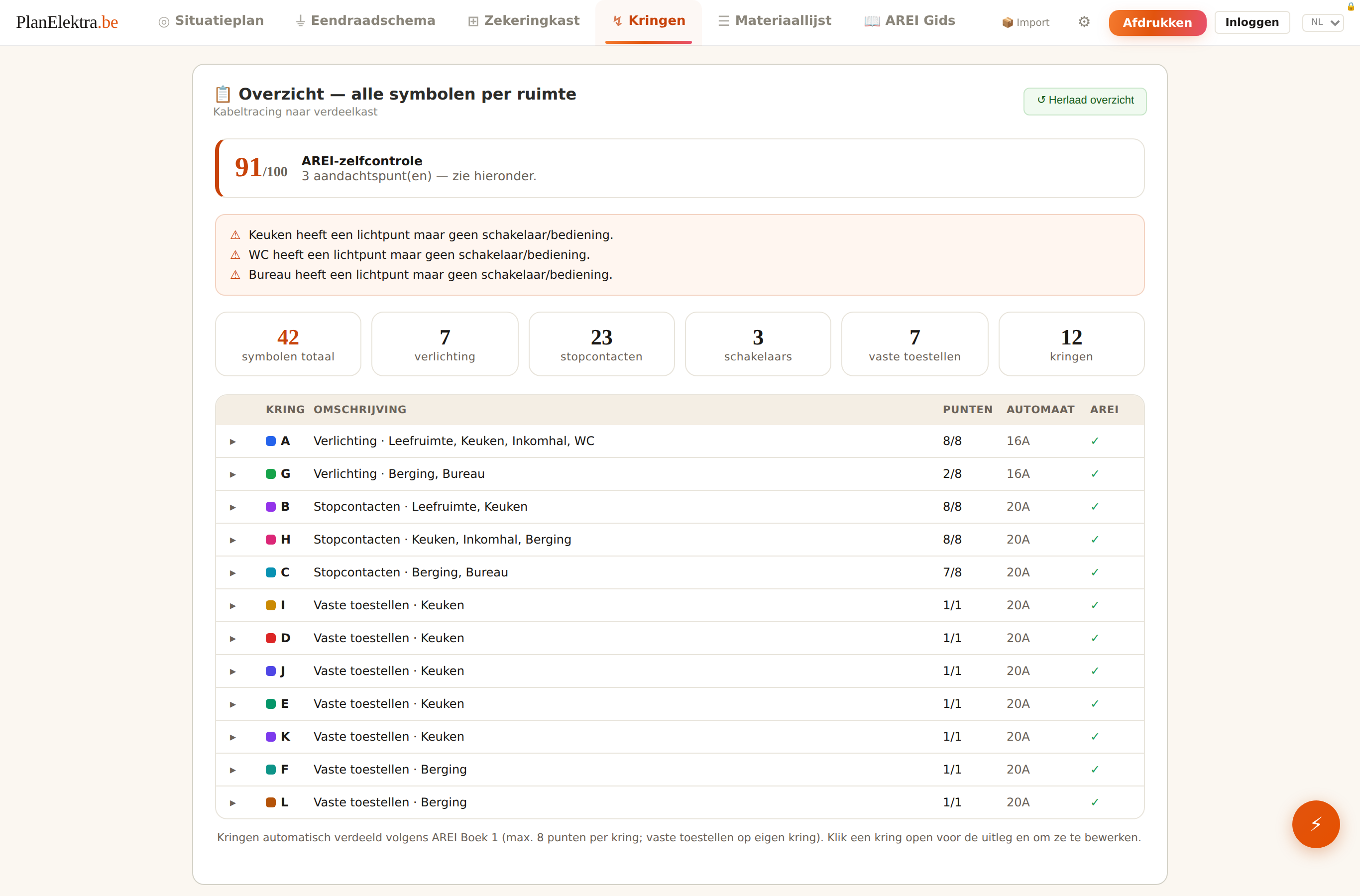

Lees de kringverdeling altijd na en neem de werkelijke beveiligingen en leidinggegevens over. Klik dan bovenaan op het tabblad "Kringen". Daar staat in één tabel welke stopcontacten, lampen en toestellen op welke zekering (kring) zitten — met afgebakende documentcontroles.
Bekijk het actuele voorbeeld in de app →
De achtgrens geldt voor contactdozen en voor de betreffende telling in gemengde stroombanen, niet voor ieder getekend symbool. Toegekende toestellenkringen en de werkelijke groepering moeten correct zijn vastgelegd. Een voorgestelde verdeling is geen gecontroleerd ontwerp.

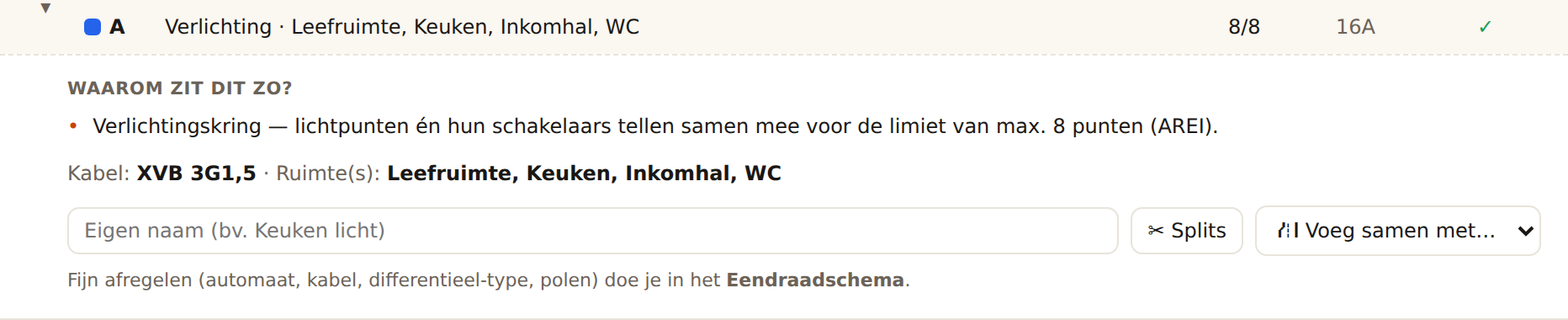

Klik een kring open en je leest in gewone taal waarom ze zo zit. Daar kan je ze ook bijsturen:
Bekijk het actuele voorbeeld in de app →
