Eendraadschema maken volgens AREI
Zelf een eendraadschema maken begint bij de gegevens van je elektrische installatie: kringen, leidingen, beveiligingen en aansluitpunten. In PlanElektra teken je het situatieplan en bouw je het bijbehorende eendraadschema op in je browser. Tekenen is gratis; een PDF-export zonder watermerk kost €17 per export.
Bijgewerkt op door PlanElektra (PlanTools). Deze gids gaat over het documenteren van een Belgische woning, niet over het zelf uitvoeren van elektrische werken.
Start je eendraadschema → · Bekijk wat gratis en betalend is
Wat is een eendraadschema?
Een eendraadschema toont de elektrische verbindingen van een installatie in een overzicht: van voeding en beveiligingen tot de afzonderlijke kringen en toestellen. Een situatieplan geeft juist hun plaats in de woning weer. Samen helpen ze je om een kring in het bord terug te vinden op het grondplan.
De FOD Economie noemt beide documenten als onderdeel van het dossier van een huishoudelijke elektrische installatie. Ook de controleverslagen horen daarbij. Een PDF uit een tekenprogramma is dus niet hetzelfde als een keuringsattest.
Welke gegevens heb je nodig?
Gebruik onderstaande lijst om ontbrekende informatie op te sporen. De precieze documentatievoorschriften staan in AREI Boek 1, afdeling 3.1.2. Een voorbeeldwaarde is nooit een vervanging voor de gegevens van je eigen installatie.
| Onderdeel | Wat neem je over? |
|---|---|
| Voeding en bord | Aansluittype, spanning en identificatie van het verdeelbord. |
| Leidingen | Type, aantal geleiders, doorsnede en plaatsingswijze. |
| Beveiligingen | Type en kenmerken van automaten, zekeringen en differentieelbeveiligingen. |
| Elektrische punten | Schakelaars, dozen, contactdozen, lichtpunten en vaste toestellen. |
| Bronnen | Bijvoorbeeld panelen, omvormer, batterij of transformator en hun verbindingen. |
| Verwijzingen | Kringletters en puntnummers die overeenkomen met het situatieplan. |
Voorbeeld van een leidingaanduiding: XVB 3G2,5 mm². Neem zo'n aanduiding alleen over als ze klopt voor de werkelijke leiding. Leid een kabelsectie, automaatwaarde of differentieeltype niet uitsluitend af uit het woord “oven”, “laadpaal” of “warmtepomp”.
Stappenplan: zelf je eendraadschema opstellen
- Inventariseer de installatie. Verzamel je bestaande schema's, keuringsverslag, grondplan en toestelhandleidingen. Noteer welke gegevens ontbreken. Laat onbekende leidingen of beveiligingen door een vakpersoon identificeren; open geen verdeelkast onder spanning.
- Maak het situatieplan. Teken de verdiepingen en plaats de werkelijke elektrische punten. Je kunt een grondplan als basis gebruiken. Controleer na een AI-scan de schaal, kamerindeling, deuren en ramen.
- Koppel de punten aan kringen. Geef elke kring een herkenbare letter en nummer de punten. Gebruik dezelfde aanduidingen op het eendraadschema, situatieplan en de labels van het bord. Vul geen kringtoewijzing in op basis van een gok.
- Vul de technische kenmerken in. Neem de werkelijke leidinggegevens en beveiligingen over. Controleer ook de voeding van vaste toestellen, omvormers en andere bronnen. Een toestelnaam alleen bepaalt niet de kabelsectie of het differentieeltype.
- Vergelijk plan en werkelijkheid. Loop beide documenten na: staan alle punten erop, kloppen de verwijzingen en ontbreken er geen bronnen of aftakkingen? Softwaremeldingen helpen bij dit nazicht, maar vervangen geen metingen of beoordeling ter plaatse.
- Bekijk de PDF en werk het dossier af. Controleer eerst de beschikbare watermerkpreview op leesbaarheid, volledige verdiepingen en projectgegevens. Exporteer daarna desgewenst zonder watermerk en bezorg het dossier aan je controleorganisme.

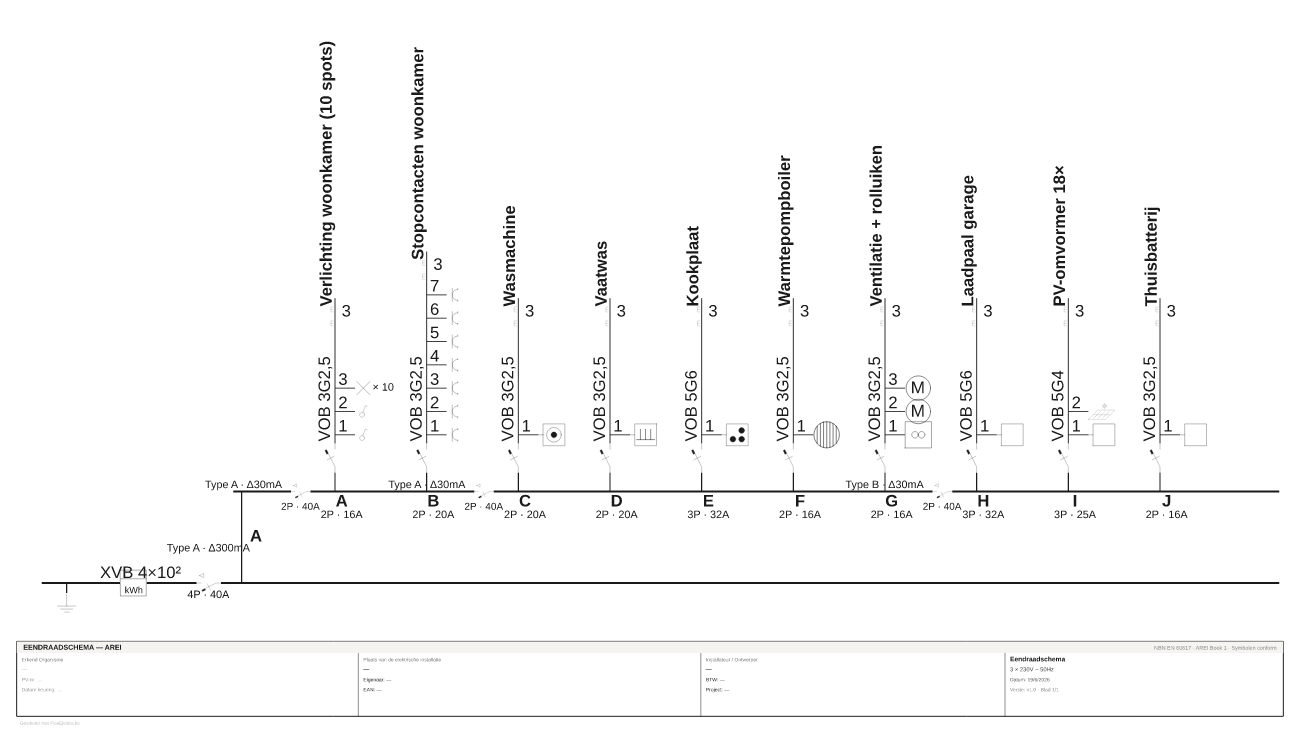

Een voorbeeld bekijken
Vergelijk de tekening met het situatieplan van de voorbeeldwoning of open het interactieve demoschema. De demo is een conceptvoorbeeld, geen goedgekeurd installatiedossier.
Controlelijst voor je PDF
- Elke getekende kring en elk punt heeft een overeenkomst in de werkelijke installatie.
- Kringletters en puntnummers zijn gelijk op schema en situatieplan.
- Leidingen, beveiligingen, vaste toestellen en bronnen zijn volledig ingevuld.
- De projectgegevens en alle verdiepingen staan in de export en blijven leesbaar op papier.
- Onbekende waarden zijn nagekeken, niet stilzwijgend vervangen door standaardwaarden.
Een correct getekend schema kan nog steeds een onveilige installatie beschrijven. Laat technische keuzes en ontbrekende gegevens beoordelen door een vakpersoon. Een erkend controleorganisme beoordeelt de installatie bij de keuring.
Geen eendraadschema van je oude woning?
Een verloren of nooit opgemaakt schema kun je opnieuw opstellen vanuit de bestaande installatie. Het doel is de werkelijke toestand documenteren, niet een moderne voorbeeldwoning op je oude installatie plakken. Eerdere keuringsverslagen en schema’s zijn nuttig bronmateriaal als ze nog beschikbaar zijn.
- Verzamel de gegevens. Breng verdeelborden, beveiligingen, kringlabels, contactdozen, verlichting en vaste toestellen in kaart. Laat onduidelijke aansluitingen en verborgen leidinggegevens veilig onderzoeken; open niet zelf een onder spanning staande kast om ontbrekende waarden te raden.
- Neem de echte stroombanen over. Een automatische kringindeling is een voorstel. Controleer welke punten werkelijk samen zijn aangesloten en noteer onbekende leidingdoorsneden, aardverbindingen en beveiligingsgegevens als onbekend tot het nazicht is afgerond.
- Bepaal de toepasselijke voorschriften. De aanlegdatum, latere wijzigingen en de soort controle beïnvloeden de beoordeling van bestaande delen. Niet iedere oudere installatie moet volgens alle regels voor een volledig nieuwe woning worden getekend of aangepast.
Bereid je het dossier voor omdat je verkoopt? Lees dan ook je elektrisch dossier zelf voorbereiden voor verkoop en wat je notaris bij verkoop vraagt.
Eendraadschema laten maken: wat vergelijk je in een offerte?
De prijs van professioneel tekenwerk hangt af van de opdracht. Alleen aangeleverde gegevens uittekenen is iets anders dan een onbekende installatie ter plaatse onderzoeken. Vraag daarom wat een offerte precies omvat en vergelijk offertes met dezelfde opdrachtomschrijving:
- Inventarisatie ter plaatse of tekenen op basis van aangeleverde gegevens.
- Eendraadschema, situatieplan en eventuele aanvullende technische documenten.
- Aantal verdeelborden, verdiepingen en bijzondere toestellen.
- Controle van gegevens, revisies en opleverformaat.
- Verplaatsing, btw en eventuele afzonderlijke keuringskosten.
Zelf tekenen is een optie wanneer je de werkelijke installatiegegevens betrouwbaar kunt vastleggen. Wil je eerst zien hoe dat in de app gaat, volg dan de stapsgewijze gids met schermafbeeldingen.
Gratis tekenen en betaalde export
Je kunt zonder software-installatie beginnen. Voor AI-functies, waaronder de grondplanscan, is een gratis account nodig; de app toont de gebruikslimieten. €17 geeft recht op één PDF-export zonder watermerk, niet op onbeperkte exports per project. Bekijk de prijzen en voorwaarden voor je betaalt.
Veelgestelde vragen
Mag ik zelf een eendraadschema maken?
Je kunt het schema zelf uittekenen. Het moet de werkelijke installatie correct weergeven. Zelf tekenen vervangt de controle van de installatie door een erkend controleorganisme niet.
Wat is het verschil tussen een eendraadschema en een situatieplan?
Het eendraadschema toont hoe kringen, leidingen, beveiligingen en toestellen elektrisch verbonden zijn. Het situatieplan toont waar de elektrische punten zich in de woning bevinden. Gebruik dezelfde kringletters en puntnummers op beide documenten.
Bepaalt PlanElektra welke kabel en automaat ik nodig heb?
Een voorgestelde waarde is geen ontwerpberekening. Neem de werkelijke gegevens over en laat de dimensionering controleren als die onbekend is. Kabelkeuze hangt onder meer af van belasting, aanlegwijze, lengte en beveiliging.
Is een automatisch gegenereerd schema AREI-conform?
Niet automatisch. Onjuiste invoer levert een onjuist schema op. Softwarecontrole en AI meten de installatie niet en kunnen fouten missen. Controleer het resultaat en bespreek ontbrekende gegevens met een vakpersoon.
Wat kost een eendraadschema met PlanElektra?
Tekenen is gratis. Een PDF-export zonder watermerk kost €17 per export, zonder abonnement. Voor AI-functies is een gratis account nodig en gelden gebruikslimieten. Een elektrische keuring is niet inbegrepen.
Moet een eendraadschema digitaal zijn?
Nee, een leesbaar handgetekend schema kan ook worden gebruikt. Digitaal tekenen maakt aanpassen en het gelijk houden van schema en situatieplan gemakkelijker; het garandeert geen goedkeuring.
Mag ik onbekende kabelgegevens uit een voorbeeld overnemen?
Nee. Een voorbeeldwaarde beschrijft jouw installatie niet. Houd het gegeven onbekend en laat de werkelijke leiding controleren.
Omvat een PDF-credit installatieonderzoek of een keuring?
Nee. De credit geeft één PDF-export zonder watermerk volgens de tariefvoorwaarden. Installatieonderzoek, herstelwerk en keuring zijn afzonderlijke diensten.
Bronnen en toepasselijke regels
- FOD Economie: actuele AREI-boeken en ingangsdata. Raadpleeg in Boek 1 afdeling 3.1.2 voor schema's en plannen.
- FOD Economie: dossier en verantwoordelijkheden bij huishoudelijke installaties.
Welke voorschriften en eventuele afwijkingen gelden, hangt onder meer af van de ouderdom en wijzigingen van de installatie. De officiële tekst en de beoordeling van jouw concrete installatie zijn bepalend.
